Монтаж водяного теплого пола под стяжку своими руками
Теплые полы в квартире — уже давно не роскошь, а часть системы отопления. Водяной теплый пол экономичен, безопасен, а укладывать его просто, так что все работы по установке можно провести самостоятельно. Инструкцией по монтажу поделился Алексей Фомин — ведущий инженер и эксперт по водяному и электрическому теплому полу компании «Термо-стор».
Ну а купить теплый пол Вы можете на сайте: https://uyutnyy-dom.ru/obogrev/obogrev-doma/tepliy-pol/
Прежде чем устанавливать водяной пол
Если электрический теплый пол необязательно согласовывать с властями, то в случае с водяным теплым полом придется походить по инстанциям — исключение составляют квартиры с автономным отоплением. В домах, подключенных к центральной системе отопления, ваш водяной пол повысит нагрузку на систему, а следовательно, квартиры, к которым поступает горячая вода уже после вашего пола, не получат полагающиеся им градусы.
В тепловых сетях и в обслуживающей ваш дом компании вам расскажут, возможно ли вообще получить разрешение на водяной теплый пол в вашем доме. Если удача на вашей стороне, от вас потребуют провести экспертизу, и если она выявит, что обустройство теплого водяного пола не навредит общим коммуникациям, то вам дадут соответствующее разрешение. Если ваша квартира находится в новом доме, где разводка отопления поэтажная, ваши шансы на получение разрешения сильно повышаются.
Плюсы водяного теплого пола
Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.
Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:
- По сравнению с радиаторами центрального отопления теплый пол расходует значительно меньше ресурсов, ведь его не нужно прогревать до 70–80 градусов, как батареи. Оптимальная температура воды для такого пола — от 40 до 50 градусов.
- Пол прогревает воздух до комфортных 22–24 градусов внизу и 18–20 градусов — на уровне головы. По мере движения вверх теплый воздух остывает, поэтому под потолком не образуется зона перегрева и в квартире нет пустых теплопотерь.
- В отличие от электрического пола, где может сломаться термостат, водяной пол всегда поддерживает равномерный нагрев. Напольное покрытие остается теплым и комфортным и не разогревается настолько, чтобы обжечь.
- Водяной пол не ударит вас током при поломке, как электрический или кабельный.
- Конструкция водяного теплого пола спрятана под бетонной стяжкой, и на стенах не нужно устанавливать радиаторы, которые портят интерьер и занимают лишнее пространство.
- Горячее водоснабжение стоит меньше, чем электроэнергия, поэтому водяной пол в эксплуатации дешевле электрического.
- В отличие от инфракрасного и пленочного пола, водяной не излучает электромагнитные волны, а значит, безопаснее для здоровья. И, хотя магнитное поле электрического пола не выходит за рамки норматива СанПин (0,2 мкТл при норме до 10), многим этот критерий важен.
- Если соблюдать правильный шаг укладки и устанавливать трубы по всей площади комнаты, водяной теплый пол можно использовать и как основной источник отопления.
Для каких покрытий подходит водяной пол
Чаще всего водяной теплый пол можно встретить в тандеме с плиткой или керамогранитом, которые отлично переносят повышение температуры.
Если вы хотите проложить водяной пол под ламинатом или паркетом, нужно учесть несколько нюансов, ведь древесина рассыхается при сильном нагреве:
- Не включайте терморегулятор выше 27 градусов.
- Перед покупкой ламината обратите внимание на класс износоустойчивости и его температурные ограничения. Для любых теплых полов (не только водяных) подойдет маркировка ламината от 32–33 и выше.
- Паркет, даже самый толстый, должен быть сделан из пород древесины, устойчивых к нагреву: ясеня, ореха, дуба. Откажитесь от бука, клена и экзотических пород.
Клеевые покрытия (ковролин, линолеум) тоже нельзя слишком сильно нагревать. К примеру, некоторые ковролины при повышении температуры до 31 градуса начинают выделять вредные токсичные вещества, а линолеум может деформироваться.

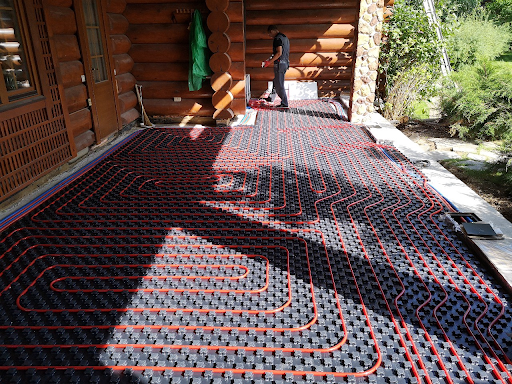

Схемы укладки труб
Есть две основные схемы укладки труб водяного пола: «змейка» и «спираль». А все остальные способы («двойная» и «угловая змейка», «сдвоенная спираль», укладка «петлями») — их производные. Для каждого способа понадобится несколько труб (контуров), так как их нельзя класть отрезками больше 100 м — у насоса не хватит мощности перекачивать воду.

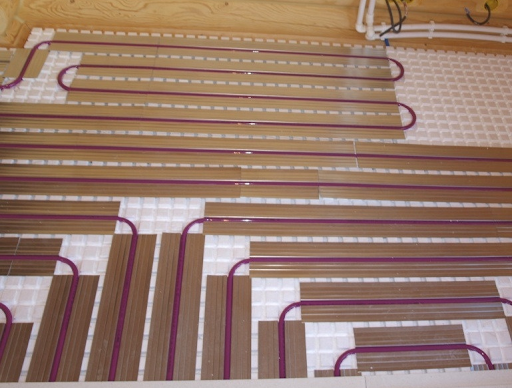

В схеме «змейка» горячая вода поступает только с одной стороны и остывает, возвращаясь в коллектор. Пол будет теплым только в центре, так что ходить босиком по периметру комнаты будет некомфортно. С помощью схемы «двойная змейка» можно снизить теплопотери: трубу с остывшей водой положите в промежутки между горячими трубами. Укладка «змейкой» сложнее, чем укладка «спираль»: из-за изгиба труб в 180 градусов при монтаже приходится делать шаг между трубами в 20 см — в 2 раза больше, чем у «спирали».
Какие трубы выбрать
Для водяного пола подходят три вида труб:
- Медные трубы служат до 50 лет. Они пластичные, но дорогие, поэтому их редко используют. Прежде чем заливать медные трубы стяжкой, их нужно обязательно закрыть гофрой, чтобы они не портились из-за щелочи в бетоне. Не устанавливайте медные трубы, если у вас кислая или щелочная вода, потому что она вдвое сокращает срок их службы. Оптимальным для воды считается показатель pH 7.
- Металлопластиковые трубы прослужат 10–50 лет в зависимости от качества их производства. Однако стоят они в 15–20 раз дешевле медных. Они не выделяют токсичных веществ при нагревании, легкие по весу и в монтаже, устойчивы к коррозии.
- Трубы из сшитого полиэтилена PEX — надежные и износостойкие, выдерживают температуру до 95 градусов. Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба. Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.
До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.

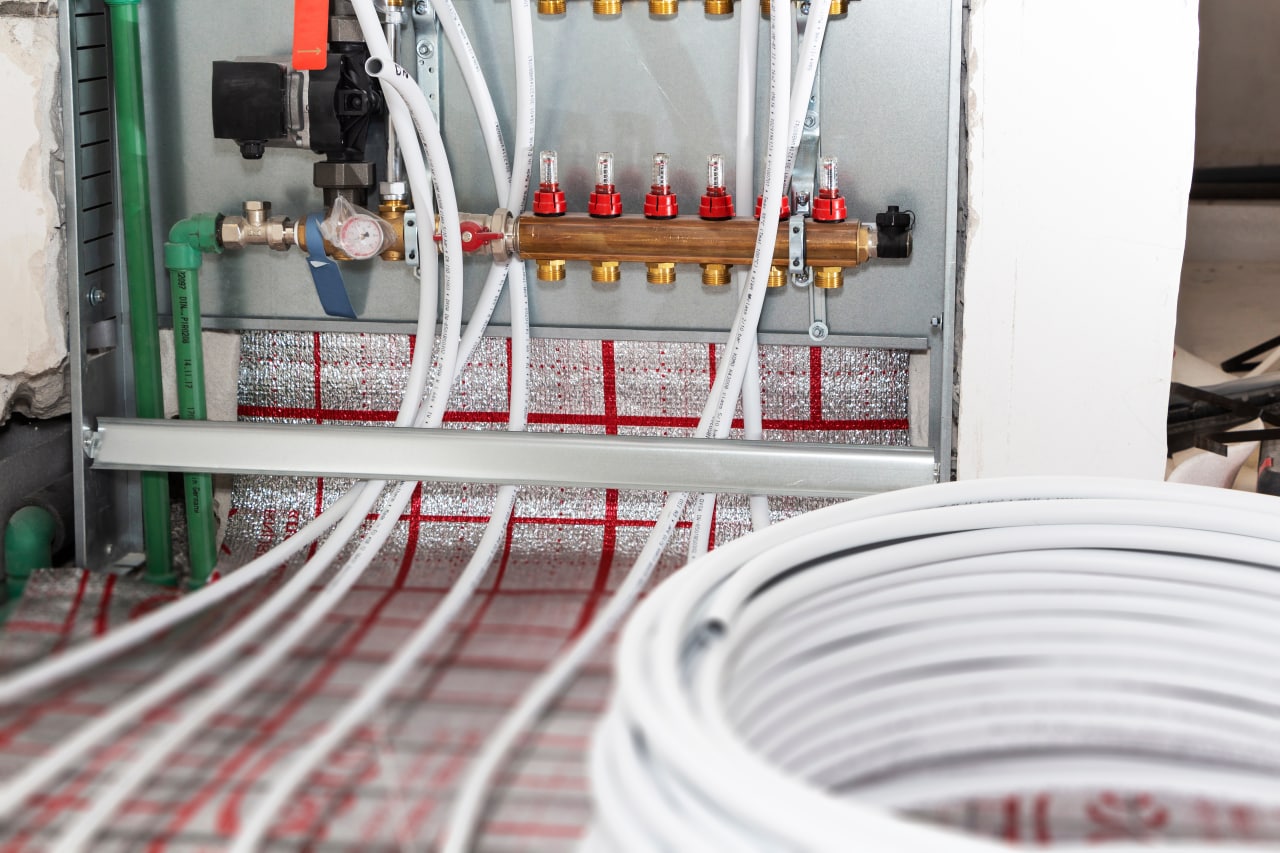

Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер. К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.
Монтаж теплого пола: пошаговая инструкция
Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.
